ذرات شن و ماسه در خطوط لوله نفت و گاز می توانند تهدیدی قابل توجه برای یکپارچگی و عملکرد دریچه های توپ قفل شوند. ما به عنوان تأمین کننده پیشرو در شیرهای توپ قفل ، ما چالش هایی را که شن و ماسه می تواند ایجاد کند و متعهد به ارائه راه حل هایی برای جلوگیری از آسیب دریچه ها هستیم ، می فهمیم. در این وبلاگ ، استراتژی ها و فن آوری های مختلفی را برای محافظت از دریچه های توپ قفل شده از اثرات ساینده ماسه در خطوط لوله نفت و گاز بررسی خواهیم کرد.
درک مشکل
ماسه یک ناخالصی شایع در تولید نفت و گاز است. این می تواند در طی فرآیند استخراج ، به خصوص در چاه هایی با محتوای شن و ماسه بالا وارد خطوط لوله شود. هنگامی که مایع ماسه ای از طریق خط لوله جریان می یابد ، ماهیت ساینده ذرات ماسه می تواند باعث سایش و پارگی روی اجزای دریچه شود. این می تواند منجر به مواردی از قبیل نشت ، کاهش کنترل جریان و در نهایت خرابی دریچه شود.
دریچه توپ قفل ، که برای کنترل جریان مایعات با چرخاندن یک توپ با سوراخ از طریق آن طراحی شده است ، به ویژه در برابر آسیب شن و ماسه آسیب پذیر است. سطوح تماس بین توپ و صندلی دریچه در معرض خطر سایش است که می تواند عملکرد آب بندی شیر را به خطر بیاندازد. علاوه بر این ، شن و ماسه می تواند در حفره دریچه جمع شود و بر عملکرد صاف توپ و مکانیسم قفل تأثیر بگذارد.
ملاحظات قبل از نصب
انتخاب شیر مناسب
انتخاب شیر توپ قفل مناسب برای کاربرد خاص بسیار مهم است. شرایط خط لوله مانند غلظت ماسه ، اندازه ذرات و سرعت جریان را در نظر بگیرید. برای محیط های شن و ماسه بالا ، دریچه هایی با سطوح سخت شده یا مواد مقاوم در برابر سایش باید انتخاب شوند. به عنوان مثال ، دریچه های ساخته شده از فولاد ضد زنگ یا با روکش سرامیکی می توانند مقاومت بهتری در برابر سایش ارائه دهند. ما1 دریچه توپ قفلبا مواد با کیفیت بالا طراحی شده است که می تواند در برابر شرایط سخت خط لوله های ماسه - لامپ مقاومت کند.
طراحی خط لوله
طراحی مناسب خط لوله می تواند به کاهش تأثیر ماسه بر روی شیر توپ قفل کمک کند. جداکننده های ماسه ای را در بالادست شیر نصب کنید تا قبل از رسیدن به شیر ، تا حد ممکن شن و ماسه را از بین ببرد. این جداکننده ها می توانند بر اساس اصول مختلف مانند جداسازی گرانش یا جداسازی سیکلونیک بنا شوند. علاوه بر این ، طرح خط لوله باید خم های تیز و تغییرات ناگهانی را در جهت به حداقل برساند ، زیرا این موارد می تواند باعث تجمع ماسه و افزایش سایش در شیر شود.
استراتژی های عملیاتی
نگهداری منظم
تعمیر و نگهداری منظم برای جلوگیری از آسیب شن و ماسه به شیر توپ قفل ضروری است. یک برنامه تعمیر و نگهداری ایجاد کنید که شامل بازرسی ، تمیز کردن و روغن کاری شیر باشد. در حین بازرسی ، علائم سایش مانند خراش روی توپ و صندلی را بررسی کنید و پارامترهای عملکرد شیر مانند گشتاور مورد نیاز برای کار کردن شیر را اندازه گیری کنید. تمیز کردن شیر می تواند هر ذرات ماسه ای انباشته شده را از بین ببرد و روغن کاری می تواند اصطکاک و سایش را کاهش دهد.
کنترل جریان
کنترل سرعت جریان در خط لوله همچنین می تواند به محافظت از شیر توپ قفل کمک کند. از تغییرات ناگهانی در سرعت جریان خودداری کنید ، زیرا این موارد می تواند باعث ایجاد شن و ماسه شود و اثر ساینده بر روی شیر را افزایش دهد. برای حفظ سرعت جریان پایدار ، از دستگاه های کنترل جریان مانند متر جریان و تنظیم کننده ها استفاده کنید.
راه حل های فناوری
شیرهای تمیز کننده خود
برخی از دریچه های توپ قفل مدرن با ویژگی های خود تمیز طراحی شده اند. این دریچه ها از مکانیسم ویژه ای برای جدا کردن و بیرون کشیدن ذرات ماسه ای که در حفره دریچه انباشته شده اند استفاده می کنند. به عنوان مثال ، یک دریچه ممکن است دارای یک درگاه گرگرفتگی باشد که می تواند به صورت دوره ای باز شود تا ماسه را از بین ببرد. این امر نیاز به تمیز کردن مکرر دستی را کاهش می دهد و به افزایش عمر خدمات دریچه کمک می کند.
سیستم های نظارت
سیستم های مانیتورینگ را نصب کنید تا به طور مداوم وضعیت شیر توپ قفل را کنترل کنید. این سیستم ها می توانند از سنسورها برای تشخیص پارامترهایی مانند دما ، فشار و لرزش استفاده کنند. تغییرات غیر طبیعی در این پارامترها می تواند مشکلات بالقوه مانند سایش ناشی از شن و ماسه یا نشت دریچه را نشان دهد. با تشخیص زود هنگام مشکلات ، می توان اقدامات اصلاحی را قبل از آسیب دیدگی به شدت انجام داد.
پوشش های محافظ

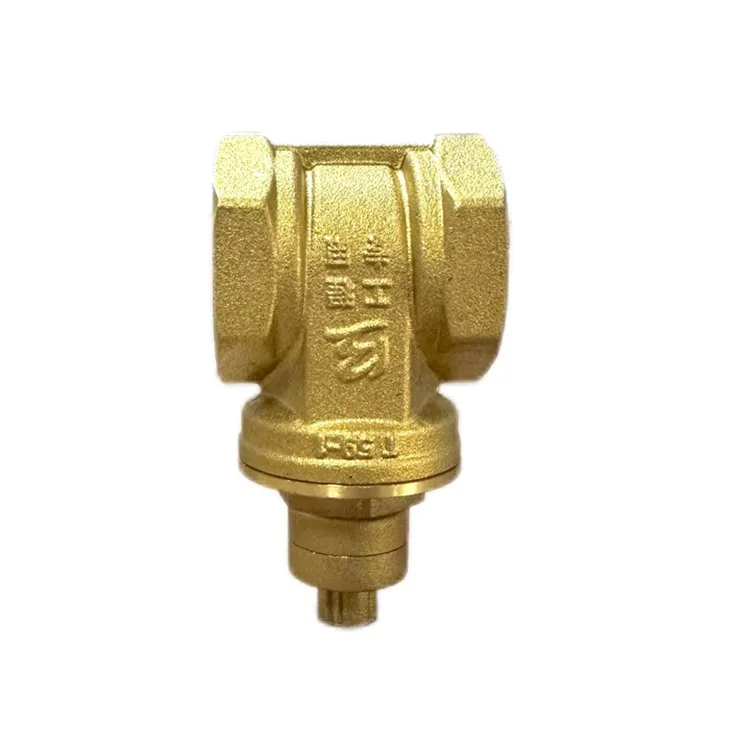

استفاده از روکش های محافظ بر روی اجزای دریچه یک روش مؤثر برای تقویت مقاومت آنها در برابر سایش ماسه است. انواع مختلفی از پوشش ها وجود دارد ، مانند آبکاری کروم سخت ، پوشش های نیکل و روکش های سرامیکی. این روکش ها می توانند سطح سخت و صافی را فراهم کنند که باعث کاهش اصطکاک بین ذرات ماسه و اجزای دریچه می شود. ماشیر قابل قفل برنجیمی توان با مواد مناسب برای بهبود عملکرد آن در محیط های شن و ماسه پوشانده شد.
فناوری مهر و موم
عملکرد آب بندی شیر توپ قفل برای جلوگیری از نشت بسیار مهم است. ذرات ماسه ای می توانند به مهر و موم های شیر آسیب برساند و منجر به کاهش راندمان آب بندی می شود. برای رسیدگی به این مسئله ، باید از فناوری های پلمپ پیشرفته استفاده شود. به عنوان مثال ، برخی از دریچه ها از سیستم های آب بندی دو برابر یا مهر و موم های ساخته شده از الاستومرهای با کارایی بالا استفاده می کنند که در برابر سایش و حمله شیمیایی مقاوم هستند.
آموزش و آموزش
اطمینان حاصل کنید که پرسنل مسئول کار و نگهداری شیرهای توپ قفل به خوبی آموزش دیده اند. آموزش در مورد عملکرد دریچه ، روشهای نگهداری و اهمیت جلوگیری از آسیب شن و ماسه را ارائه دهید. پرسنل تحصیل کرده به احتمال زیاد از بهترین شیوه ها پیروی می کنند و مشکلات احتمالی را زودتر تشخیص می دهند.
پایان
جلوگیری از آسیب دیدگی دریچه توپ قفل در خطوط لوله نفت و گاز ، به یک رویکرد جامع نیاز دارد که شامل انتخاب مناسب دریچه ، طراحی خط لوله ، استراتژی های عملیاتی ، راه حل های فناوری و آموزش است. ما به عنوان یک تأمین کننده دریچه توپ قفل ، ما به ارائه دریچه های با کیفیت بالا و راه حل های نوآورانه برای برآورده کردن چالش های محیط های شن و ماسه اختصاص داده ایم. مادریچه قفل مغناطیسییکی از بسیاری از محصولاتی است که می تواند متناسب با نیازهای خاص شما سفارشی شود.
اگر در خطوط لوله نفت و گاز خود با خسارت سوپاپ مرتبط با شن و ماسه روبرو هستید ، ما از شما دعوت می کنیم تا برای یک بحث دقیق با ما تماس بگیرید. تیم متخصصان ما می توانند به شما در انتخاب شیر مناسب کمک کنند و یک راه حل مناسب برای محافظت از دریچه های خود و اطمینان از عملکرد کارآمد خطوط لوله خود ایجاد کنند.
منابع
- استانداردهای API برای طراحی و عملکرد دریچه در خطوط لوله نفت و گاز
- کدهای ASME برای اجزای خط لوله و ایمنی دریچه
- مقالات تحقیقاتی صنعت در مورد مقاومت در برابر سایش مواد دریچه
