دریچه توقف ، که به عنوان دریچه خاموش نیز شناخته می شود ، یک مؤلفه مهم در سیستم های مختلف لوله کشی است. از آن برای کنترل جریان مایعات با اجازه یا متوقف کردن عبور مایع یا گاز استفاده می شود. کالیبراسیون مناسب دریچه توقف برای اطمینان از عملکرد بهینه آن ، جلوگیری از نشت و حفظ ایمنی کل سیستم ضروری است. من به عنوان یک تأمین کننده دریچه توقف ، اهمیت کالیبراسیون دقیق را درک می کنم و در این پست وبلاگ ، شما را از طریق کالیبراسیون دریچه توقف راهنمایی می کنم.
درک اصول سوپاپ توقف
قبل از غواصی در فرآیند کالیبراسیون ، مهم است که درک اساسی از نحوه عملکرد دریچه توقف داشته باشید. یک دریچه توقف معمولی از بدنه دریچه ، ساقه ، دیسک و صندلی تشکیل شده است. بدنه دریچه مسکن اصلی است که شامل اجزای داخلی است. ساقه به دیسک وصل شده و برای کار با شیر استفاده می شود. دیسک بخشی است که به سمت بالا و پایین حرکت می کند تا به صورت مسدود یا اجازه جریان مایعات شود و صندلی سطحی است که دیسک هنگام بسته شدن دریچه در آن مهر و موم می شود.

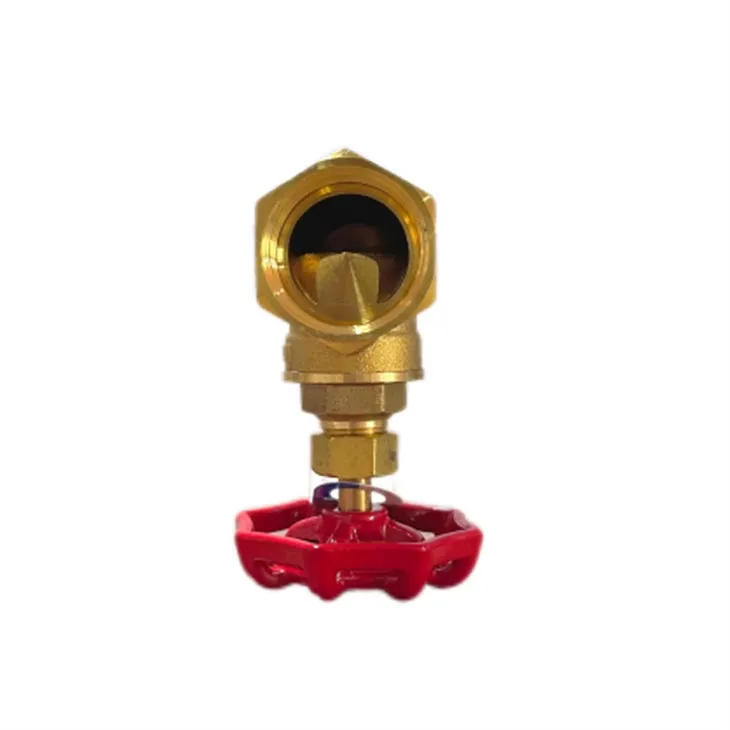

انواع مختلفی از دریچه های توقف در بازار وجود دارد ، از جملهدریچه برنجیبادریچه توقف برنجی PPRوتدریچه توقف برنجیبشر هر نوع ویژگی ها و برنامه های منحصر به فرد خاص خود را دارد ، اما اصول کالیبراسیون عمومی یکسان است.
ابزارهای مورد نیاز برای کالیبراسیون
برای کالیبراسیون دریچه توقف ، به ابزارهای زیر نیاز خواهید داشت:
- آچار:برای شل شدن و سفت شدن اجزای دریچه ، مجموعه ای از آچارها لازم است. برای جلوگیری از آسیب رساندن به شیر ، از اندازه مناسب آچار استفاده کنید.
- فشار فشار:از فشار فشار برای اندازه گیری فشار در سیستم لوله کشی استفاده می شود. این به شما در تعیین تنظیمات صحیح کالیبراسیون برای شیر کمک می کند.
- جریان متر:برای اندازه گیری سرعت جریان سیال عبور از شیر از یک متر جریان استفاده می شود. این مهم است که اطمینان حاصل شود که دریچه کالیبره شده است تا سرعت جریان مورد نظر امکان پذیر باشد.
- کیت تشخیص نشت:از کیت تشخیص نشت برای بررسی هرگونه نشت موجود در شیر یا سیستم لوله کشی استفاده می شود. این به شما کمک می کند قبل از اینکه مشکلات عمده ای داشته باشند ، مشکلات احتمالی را شناسایی و برطرف کنید.
فرآیند کالیبراسیون گام به گام
در زیر یک راهنمای گام به گام برای کالیبراسیون دریچه توقف است:
- شیر را جدا کنید:قبل از شروع فرآیند کالیبراسیون ، حتما شیر را از سیستم لوله کشی جدا کنید. این کار را می توان با بستن دریچه های بالادست و پایین دست و تخلیه مایعات از شیر انجام داد.
- بازرسی از شیر:پس از جدا شدن دریچه ، آن را برای هرگونه علائم آسیب یا سایش بازرسی کنید. بدنه دریچه ، ساقه ، دیسک و صندلی را برای هرگونه ترک ، خراش یا خوردگی بررسی کنید. در صورت یافتن هرگونه خسارت ، قبل از انجام کالیبراسیون ، اجزای آسیب دیده را جایگزین کنید.
- موقعیت ساقه را تنظیم کنید:موقعیت ساقه باز و بسته شدن شیر را تعیین می کند. برای تنظیم موقعیت ساقه ، مهره قفل را روی ساقه شل کرده و ساقه را در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت بچرخانید تا موقعیت دیسک تنظیم شود. حتماً موقعیت ساقه را به آرامی و با دقت تنظیم کنید تا از فشار بیش از حد یا زیر فشار دریچه جلوگیری کنید.
- آب بندی را بررسی کنید:پس از تنظیم موقعیت ساقه ، آب بندی شیر را بررسی کنید. دریچه را به طور کامل ببندید و فشار را در سمت بالادست دریچه اعمال کنید. برای بررسی هرگونه نشت در اطراف بدنه دریچه ، ساقه یا اتصالات ، از یک کیت تشخیص نشت استفاده کنید. در صورت یافتن هرگونه نشت ، موقعیت ساقه را تنظیم کنید یا در صورت لزوم اجزای آب بندی را جایگزین کنید.
- تنظیم فشار:پس از بررسی آب بندی ، تنظیم فشار شیر را کالیبره کنید. یک سنج فشار را به سمت بالادست دریچه وصل کنید و شیر را کمی باز کنید. به تدریج فشار در سیستم لوله کشی را افزایش دهید تا فشار مطلوب برسد. تنظیم فشار شیر را با چرخاندن پیچ تنظیم بر روی دریچه تنظیم کنید تا سنج فشار فشار مورد نظر را بخواند.
- میزان جریان را کالیبره کنید:پس از کالیبراسیون تنظیم فشار ، سرعت جریان شیر را کالیبره کنید. یک متر جریان را به قسمت پایین دست شیر وصل کنید و شیر را به طور کامل باز کنید. سرعت جریان سیال عبور از شیر را اندازه گیری کرده و آن را با سرعت جریان مورد نظر مقایسه کنید. اگر سرعت جریان خیلی زیاد یا خیلی کم است ، در صورت لزوم موقعیت ساقه یا باز کردن دریچه را تنظیم کنید.
- شیر را آزمایش کنید:پس از اتمام کالیبراسیون ، شیر را آزمایش کنید تا از عملکرد مناسب آن اطمینان حاصل شود. چندین بار شیر را باز و بسته کنید تا مطمئن شوید که یکنواخت و بدون هیچ گونه نشتی کار می کند. خواندن فشار و سرعت جریان را بررسی کنید تا مطمئن شوید که آنها در محدوده مورد نظر قرار دارند.
- شیر را دوباره نصب کنید:پس از آزمایش شیر ، آن را در سیستم لوله کشی دوباره نصب کنید. حتماً تمام اتصالات را به درستی محکم کنید و هرگونه نشت را بررسی کنید.
نکاتی برای کالیبراسیون
در اینجا چند نکته برای به خاطر سپردن هنگام کالیبراسیون دریچه توقف وجود دارد:
- دستورالعمل های سازنده را دنبال کنید:همیشه هنگام کالیبراسیون دریچه توقف ، دستورالعمل های سازنده را دنبال کنید. دریچه های مختلف ممکن است روشهای مختلف کالیبراسیون داشته باشند ، بنابراین مهم است که قبل از شروع فرآیند کالیبراسیون ، کتابچه راهنما را با دقت بخوانید.
- از ابزارهای مناسب استفاده کنید:حتما از ابزارهای مناسب برای فرآیند کالیبراسیون استفاده کنید. استفاده از ابزارهای اشتباه می تواند به شیر آسیب برساند و بر عملکرد آن تأثیر بگذارد.
- راحت باش:کالیبراسیون شیر توقف نیاز به صبر و توجه به جزئیات دارد. برای اطمینان از کالیبراسیون دقیق ، وقت خود را برای تنظیم اجزای دریچه به آرامی و با دقت تنظیم کنید.
- به طور مرتب نشت را بررسی کنید:حتی پس از کالیبراسیون ، مهم است که به طور مرتب نشت را بررسی کنید. این به شما کمک می کند قبل از اینکه مشکلات عمده ای داشته باشند ، مشکلات احتمالی را شناسایی و برطرف کنید.
- کارکنان خود را آموزش دهید:اگر تیمی از تکنسین ها یا اپراتورهایی دارید که مسئولیت کالیبراسیون دریچه های توقف را بر عهده دارند ، حتماً آنها را به درستی آموزش دهید. ابزارها و منابع لازم را برای اطمینان از کالیبراسیون دقیق و عملکرد ایمن دریچه ها در اختیار آنها قرار دهید.
پایان
کالیبراسیون دریچه توقف یک فرآیند مهم است که عملکرد بهینه آن را تضمین می کند ، از نشت جلوگیری می کند و ایمنی کل سیستم لوله کشی را حفظ می کند. به عنوان یک تأمین کننده دریچه توقف ، توصیه می کنم مراحل ذکر شده در این پست وبلاگ را دنبال کنید تا شیرهای توقف خود را به طور دقیق کالیبراسیون کنید. اگر سوالی دارید یا به کمک بیشتری نیاز دارید ، لطفاً با ما تماس بگیرید. ما همیشه خوشحالیم که در مورد نیازهای دریچه توقف خود به شما کمک می کنیم.
منابع
- دفترچه راهنما ، توسط JS Tuynen
- مهندسی لوله کشی و خط لوله ، توسط جورج A. آنتکی
- مکانیک سیال و ترمودینامیک توربوماشینری ، توسط SL Dixon
